⚡ لوحة ريليه احترافية 16 قناة RS5645 – مع وحدة تغذية LM2576 وعزل ضوئي كامل لمشاريع التحكم الذكية ⚡

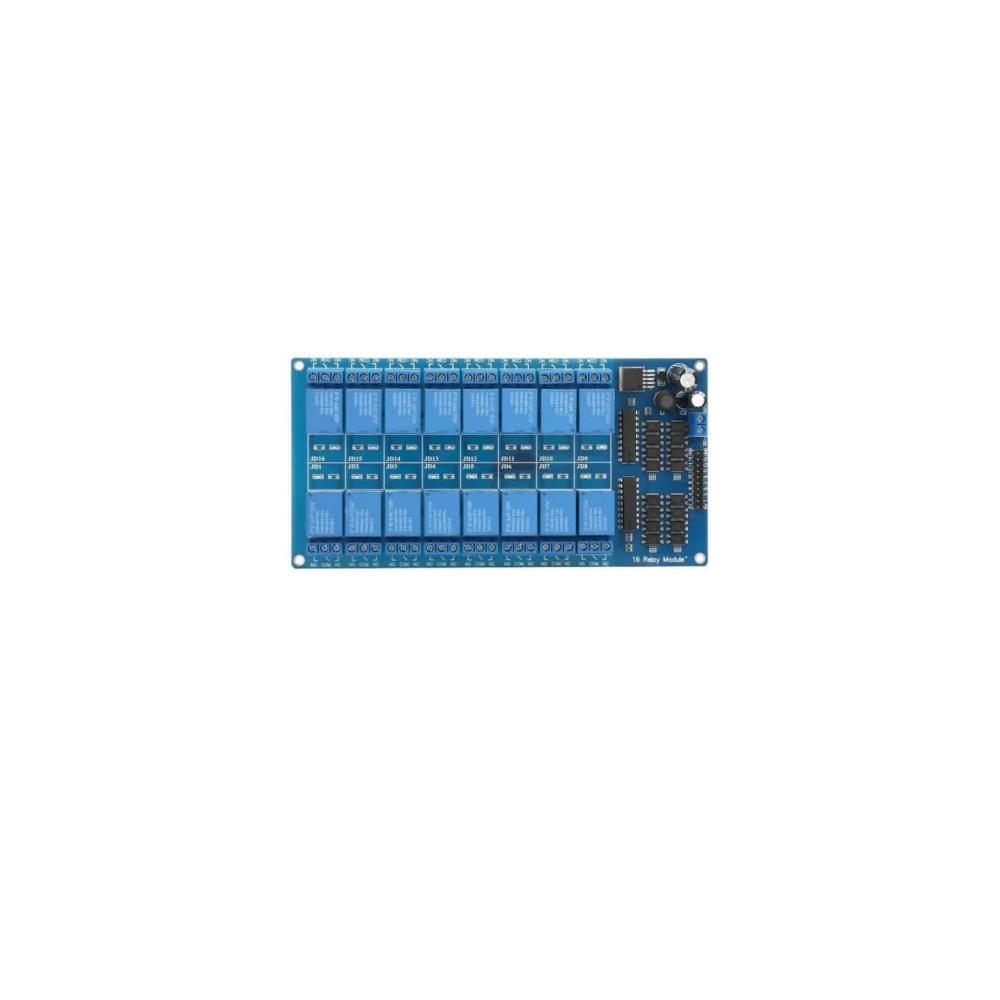

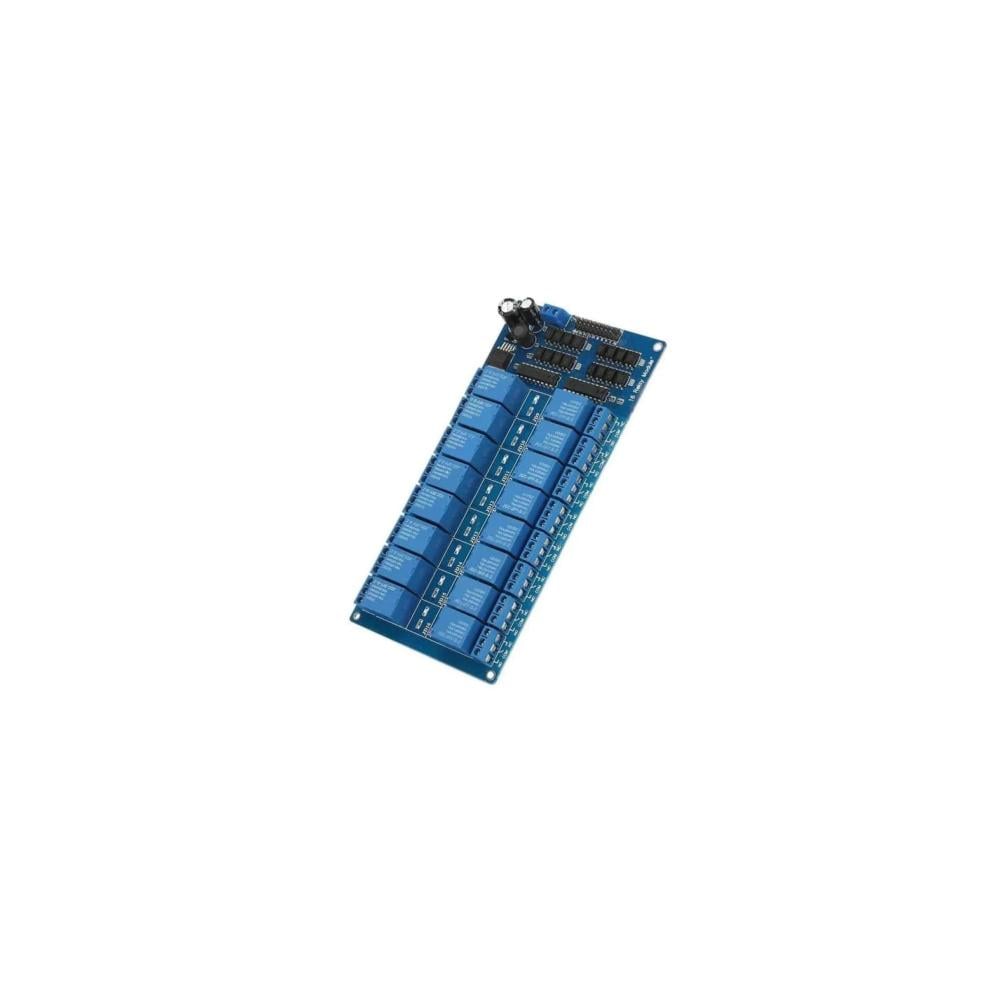

لوحة الريليه RS5645 توفر حلاً متكاملاً للتحكم في الأجهزة الكهربائية ذات الجهد العالي باستخدام متحكمات دقيقة مثل Arduino، ESP32، Raspberry Pi، أو PLC.
تتميز بوجود عزل ضوئي (Optocoupler) لكل قناة لحماية المتحكم من الجهود العالية، بالإضافة إلى منظم جهد مدمج LM2576 يوفر خرجًا ثابتًا 5 فولت لتغذية الدوائر الأخرى.
كما تحتوي على مؤشرات LED لكل ريليه توضح حالة التشغيل، مما يجعلها مثالية لمشاريع الأتمتة المنزلية، أنظمة التحكم الصناعي، والمختبرات التعليمية.
✅ المواصفات التقنية:
- الموديل: RS5645
- عدد القنوات: 16 ريليه مستقل
- جهد التشغيل: 12V DC
- نوع التفعيل: Low-Level Trigger (إشارة منخفضة للتشغيل)
- تيار التحكم: 15–20mA لكل قناة
- تيار التحميل الأقصى: 10A عند 250V AC أو 30V DC لكل ريليه
- العزل الكهربائي: Optocoupler Isolation لكل قناة
- منظم الجهد: LM2576 DC-DC Step-Down Converter (5V Output)
- مؤشرات LED: لكل قناة ريليه
- نوع الريليه: SRD-12VDC-SL-C أو ما يعادله
- واجهة الإدخال: IN1 إلى IN16 للتحكم الفردي
- مادة اللوحة: FR-4 عالية الجودة
- الأبعاد: 185 × 90 × 25 مم.
- الوزن: 300 جرام
🔹 المميزات:
✔ عزل ضوئي متكامل لحماية المتحكم من الجهود العالية.
✔ يحتوي على منظم LM2576 مدمج لتوفير 5V مستقرة للمتحكمات.
✔ يدعم تشغيل 16 دائرة كهربائية مستقلة.
✔ مؤشرات LED لكل قناة لعرض حالة التشغيل بوضوح.
✔ متوافق تمامًا مع Arduino، ESP32، Raspberry Pi، وPLC.
✔ تصميم احترافي مناسب للاستخدام الصناعي والمنزلي.
📌 الاستخدامات الشائعة:
- أنظمة التحكم الذكي في المنازل والمباني.
- التحكم في الإضاءة، المحركات، والمضخات.
- مشاريع Arduino وESP32 الصناعية.
- أنظمة الأتمتة والمراقبة الذكية.
- مختبرات التدريب الإلكتروني والتعليم التقني.
