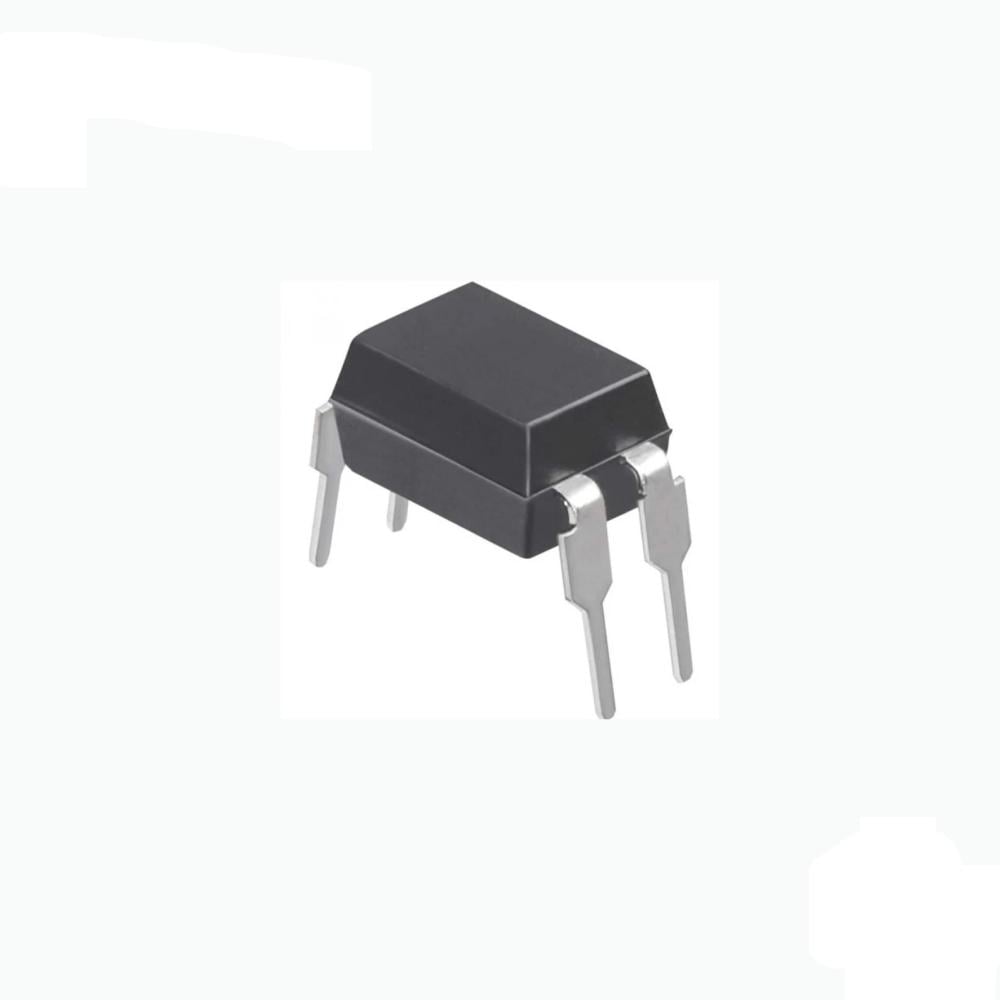

🔌 المعزل البصري PC817 - حماية موثوقة للعزل الكهربائي 🔌
المعزل البصري PC817 (PC817 Optocoupler) هو عنصر إلكتروني يستخدم لنقل الإشارات بين دائرتين معزولتين كهربائيًا، مما يوفر حماية عالية للدوائر الحساسة ضد الضوضاء الكهربائية والتداخلات الكهرومغناطيسية. يعتمد في عمله على تقنية العزل الضوئي، حيث يتم تحويل الإشارة الكهربائية إلى ضوء داخل الجهاز ثم إعادة تحويلها إلى إشارة كهربائية في الجانب الآخر، مما يضمن عدم وجود اتصال مباشر بين الدائرتين.
✅ المواصفات التقنية:
- الطراز: PC817
- نوع العزل: عزل بصري باستخدام LED داخلي
- الجهد الأمامي (VF): 1.2V (نموذجي) عند 20mA
- التيار الأمامي (IF): 50mA كحد أقصى
- الجهد العازل: حتى 5,000V RMS
- التيار الجامع (IC): 50mA كحد أقصى
- زمن الاستجابة: 4 ميكروثانية تقريبًا (تشغيل/إيقاف)
- درجة حرارة التشغيل: -30°C إلى 100°C
- التغليف: DIP-4، مناسب للتركيب على اللوحات الإلكترونية
🔹 المميزات:
✔ يضمن عزلًا كهربائيًا موثوقًا لحماية الدوائر الحساسة.
✔ يقلل من التداخلات الكهرومغناطيسية (EMI) والضوضاء الكهربائية.
✔ مناسب للاستخدام مع الأنظمة الرقمية والتناظرية.
✔ يدعم التحكم في الدوائر ذات الجهد العالي باستخدام دوائر ذات جهد منخفض.
✔ يُستخدم في تصميمات السلامة الكهربائية في الدوائر الصناعية والتجارية.
📌 الاستخدامات الشائعة:
- عزل الإشارات الكهربائية بين الأنظمة الرقمية والتناظرية.
- حماية المتحكمات الدقيقة (مثل Arduino و Raspberry Pi) عند تشغيل الدوائر ذات الجهد العالي.
- استخدامه في الدوائر الصناعية وأنظمة التحكم الآلي.
- تصميم دوائر التبديل والقيادة لمحركات التيار المستمر.
- حماية المعدات الإلكترونية من ارتفاعات الجهد غير المتوقعة.
🔹 وزن المنتج التقريبي: 5 جرام
