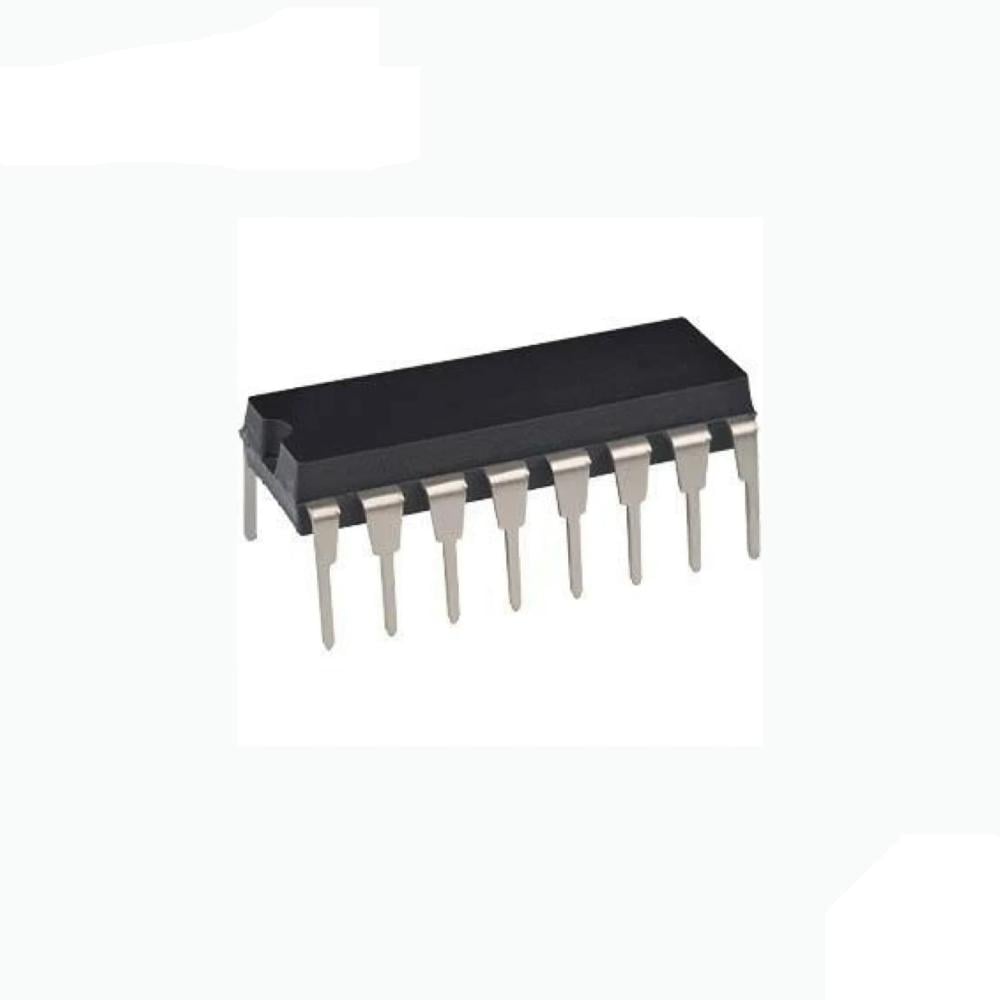

🔄 شريحة 74HC595 - مسجل إزاحة 8-بت لتوسيع منافذ الخرج الرقمية 🔄
تُستخدم شريحة 74HC595 في توسيع عدد مخارج البيانات الرقمية باستخدام عدد قليل من المنافذ من المتحكمات مثل Arduino وRaspberry Pi. تحتوي الشريحة على مسجل إزاحة تسلسلي بطول 8-بت، ومخزن بيانات داخلي يمكن من خلاله إخراج الإشارات بشكل متزامن إلى 8 منافذ موازية.
✅ المواصفات التقنية:
- عدد البتات: 8 بت
- نوع الإدخال: تسلسلي (Serial In)
- نوع الإخراج: موازي (Parallel Out) + خرج تسلسلي إضافي (Serial Out)
- جهد التشغيل: 2V إلى 6V
- تيار الخرج الأقصى: ±6 ميلي أمبير
- التردد الأقصى: حتى 100 ميجاهرتز (عند 5V)
- درجة حرارة التشغيل: -40°C إلى 85°C
- نوع التغليف: DIP-16
🔹 المميزات:
- توسعة المخارج باستخدام 3 فقط من أرجل المتحكم
- إمكانية الربط التسلسلي لعدة شرائح لزيادة عدد المخارج
- سرعة عالية واستجابة فورية للإشارات
- سهل الاستخدام في مشاريع الإضاءة (مثل LED Matrix)
- مثالي لمشاريع التحكم في المحركات، الشاشات، والمخرجات الرقمية
📌 الاستخدامات الشائعة:
- توسيع عدد المخارج في Arduino وRaspberry Pi
- التحكم في مصفوفات LED
- قيادة شاشات العرض الرقمية
- مشاريع الأنظمة المضمنة (Embedded Systems)
- بناء دوائر العدادات والمؤشرات الرقمية
🔹 الوزن التقريبي للمنتج: 10 جرام
