وحدة استقبال الراديو FM Si4703 – إصدار SparkFun
تُعد لوحة التقييم Si4703 FM Tuner وحدة استقبال راديو FM عالية التكامل والدقة، صُممت لتوفير استقبال قوي للإشارة وجودة صوت عالية. تعتمد الوحدة على شريحة Silicon Labs Si4703، وتدعم نطاقات تردد FM العالمية من 76 ميجاهرتز إلى 108 ميجاهرتز، مع حساسية وانتقائية ممتازتين حتى في البيئات ذات الإشارة الضعيفة.
تتميز الوحدة بمجموعة من الوظائف المتقدمة، مثل البحث التلقائي عن المحطات (Auto Seek)، والضبط التلقائي (Auto Tune)، والتحكم الرقمي في مستوى الصوت، بالإضافة إلى دعم نظام بيانات الراديو (RDS) لعرض أسماء المحطات والنصوص الإذاعية.
تتصل الوحدة بسهولة مع المتحكمات الدقيقة مثل Arduino وESP32 وRaspberry Pi عبر واجهة I²C، كما أن استهلاكها المنخفض للطاقة وحجمها الصغير يجعلانها مناسبة لتطبيقات عديدة مثل:
- أجهزة استقبال الراديو المحمولة.
- ساعات المنبه المزودة براديو.
- أنظمة الصوت المنزلية.
- المشاريع التعليمية الخاصة بالراديو.
- مشاريع الإلكترونيات والهواة (DIY).
- تطبيقات إنترنت الأشياء (IoT) المعتمدة على الصوت.
سواء كنت ترغب في تصميم مستقبل راديو مخصص أو تنفيذ مشروع يعتمد على الاتصالات اللاسلكية، فإن لوحة Si4703 FM Tuner توفر منصة موثوقة وغنية بالميزات لاستقبال ومعالجة إشارات FM.
التعرف على بنية وحدة Si4703 FM Tuner

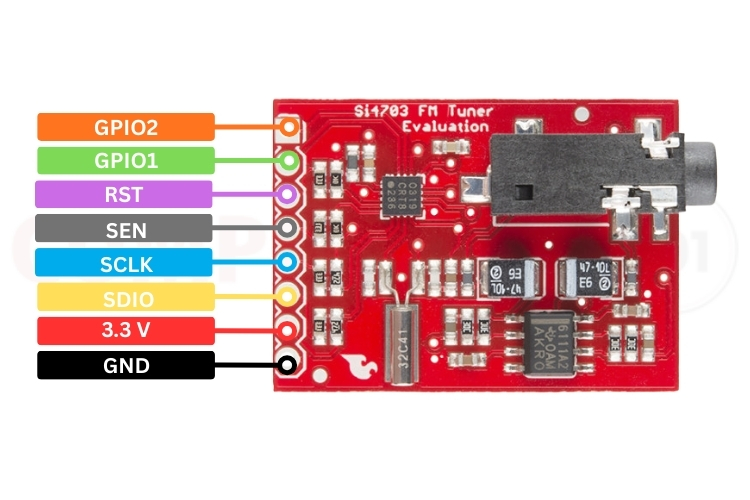

تم تصميم توزيع أطراف (Pins) وحدة Si4703 بحيث يسهل توصيلها مع المتحكمات الدقيقة عبر واجهة I²C، حيث يؤدي كل طرف وظيفة محددة للطاقة أو الاتصال أو التحكم أو إشارات الحالة.
وصف أطراف الوحدة
| الطرفالوظيفةالوصف | ||
| GND | الطاقة | توصيل الأرضي (Ground). |
| VCC | الطاقة | جهد التشغيل 3.3V. |
| SDIO / SDA | بيانات I²C | خط بيانات I²C، يُوصل بمنفذ SDA في المتحكم. |
| SCLK / SCL | ساعة I²C | خط الساعة لبروتوكول I²C، يُوصل بمنفذ SCL في المتحكم. |
| SEN | التحكم / التمكين | طرف تمكين الوحدة، ويُوصل عادةً بجهد 3.3V (HIGH) لتفعيلها. |
| RST / RESET | إعادة الضبط | إعادة ضبط عتادية (نشط عند LOW). يبقى HIGH أثناء التشغيل الطبيعي، ويتم سحبه إلى LOW لفترة قصيرة لإعادة تشغيل الشريحة. |
| GPIO1 | دخل/خرج رقمي | طرف متعدد الاستخدامات، يُستخدم غالبًا لإشارة انتهاء البحث أو الضبط (STC) أو جاهزية بيانات RDS. |
| GPIO2 | دخل/خرج رقمي | طرف متعدد الاستخدامات، ويستخدم أيضًا لإشارات الحالة مثل STC أو RDS حسب إعداد البرنامج. |
المواصفات الفنية والميزات الرئيسية
تتضمن ورقة البيانات (Datasheet) الخاصة بشريحة Si4703 المواصفات التالية:
أهم الميزات
- دعم نطاق تردد FM من 76 إلى 108 ميجاهرتز.
- مستقبل FM رقمي يعتمد على تقنية Low-IF.
- دعم كامل لتقنية RDS/RBDS.
- واجهة اتصال I²C (Two-Wire Interface).
- البحث والضبط التلقائي للمحطات.
- تحكم رقمي بمستوى الصوت.
- مذبذب (Oscillator) داخلي.
- استهلاك منخفض للطاقة.
- أطراف GPIO1 وGPIO2 قابلة للبرمجة.
- يعمل بجهد 3.3 فولت.
- تصميم صغير مناسب للمشاريع المدمجة.
المواصفات الفنية
| الخاصيةالمواصفات | |
| نطاق التردد | 76–108 MHz (يدعم أوروبا، أمريكا، واليابان) |
| بنية المستقبل | مستقبل FM رقمي منخفض التردد المتوسط (Digital Low-IF) مع معالج DSP مدمج |
| دعم RDS/RBDS | دعم كامل لعرض اسم المحطة، والنصوص الإذاعية، والوقت، ومعلومات البرامج |
| واجهة التحكم | I²C بعنوان 7 بت |
| البحث التلقائي | بحث صعودًا وهبوطًا مع إمكانية ضبط حد RSSI وSNR |
| التحكم بالصوت | 16 مستوى (0–15) مع إمكانية الكتم البرمجي (Mute) |
| مصدر الساعة | مذبذب كريستالي داخلي 32.768 kHz |
| استهلاك الطاقة | حوالي 50 mA أثناء التشغيل، وأقل من 10 µA في وضع توفير الطاقة |
| جهد التشغيل | 3.3V (من 2.7V إلى 3.6V) |
| الحساسية | حوالي -105 dBm لاستقبال أحادي بقيمة 30 dB SNR |
| أبعاد الوحدة | تصميم مدمج، حوالي 20 × 20 مم (نسخة SparkFun) |
البدائل المتاحة لوحدة Si4703
عند البحث عن بديل لوحدة Si4703، تتوفر عدة خيارات تختلف حسب احتياجات المشروع.
| البديلأبرز الاختلافاتالاستخدام المناسب | ||
| Si4702 | مشابه لـ Si4703 لكنه لا يدعم RDS | المشاريع منخفضة التكلفة التي لا تحتاج بيانات المحطات |
| Si4705 | أداء أفضل في RDS واستهلاك أقل للطاقة | الأجهزة الاحترافية والمحمولة |
| RDA5807M / RDA5807FP | منخفض التكلفة مع دعم RDS، لكن بحساسية أقل | المنتجات الاقتصادية والمشاريع التعليمية |
| TEA5767 | وحدة FM مشهورة مع I²C ولكن بدون RDS | مشاريع الراديو البسيطة ذات الدعم البرمجي الواسع |
| Si4721 / Si4740 Series | تدعم AM/FM/SW مع معالجة DSP متقدمة | أجهزة الراديو متعددة النطاقات وأنظمة السيارات المتطورة |
