وحدة Mini360 محول خافض للجهد DC-DC قابل للضبط بتيار 1.8A
وحدة Mini360 هي وحدة صغيرة وفعّالة من نوع المحول الخافض للجهد (Buck Converter)، وتعتمد على الدائرة المتكاملة MP2307 من شركة Monolithic Power Systems (MPS).
تستطيع هذه الوحدة توفير جهد خرج DC قابل للضبط ضمن نطاق 1 إلى 17 فولت، مع نطاق جهد دخل يتراوح بين 4.75 و23 فولت DC.
تتحمل الوحدة تيارًا لحظيًا أقصى يصل إلى 3A، بينما يبلغ تيار التشغيل المستمر الموصى به 1.8A.
يمكن ضبط جهد الخرج باستخدام المقاومة المتغيرة (Potentiometer) الموجودة على اللوحة.
الميزات والمواصفات
- الدائرة المتكاملة MPS MP2307DN لمنظم الجهد الخافض (Buck Regulator).
- جهد دخل: 4.75 – 23VDC.
- جهد خرج قابل للضبط: 1.0 – 17VDC.
- تيار لحظي أقصى: 3A.
- تيار تشغيل مستمر: 1.8A.
- كفاءة تحويل قصوى تصل إلى 95% (عند دخل 5V، وخرج 3.3V، وتيار خرج حوالي 200mA).
- تردد التبديل: 340kHz.
- تموج جهد الخرج بدون حمل: 30mV.
- تنظيم الحمل (Load Regulation): 0.5%.
- تنظيم الجهد (Voltage Regulation): 2.5%.
- نطاق درجة حرارة التشغيل: من -40 إلى +85°C.
- حماية مدمجة من ارتفاع درجة الحرارة مع إيقاف حراري عند 160°C.
- الأبعاد: 17 × 11 × 3.8 مم
- (0.67 × 0.43 × 0.15 بوصة).
ملاحظة: يمكن العثور على التفاصيل الفنية الكاملة في ورقة البيانات (Datasheet) الخاصة بالدائرة المذكورة في نهاية الصفحة.
تنبيه: النص الأصلي يذكر OP07CP هنا، وهذا يبدو غير متوافق مع وحدة Mini360 التي تعتمد على MP2307DN.
بدائل وحدة Mini360 DC-DC Buck Converter
- LM2576
- LM2596
- TPS613223ADBVT
- XL7015
المكافئ لوحدة Mini360
- MP1584 Buck Converter Module
توزيع أطراف وحدة Mini360

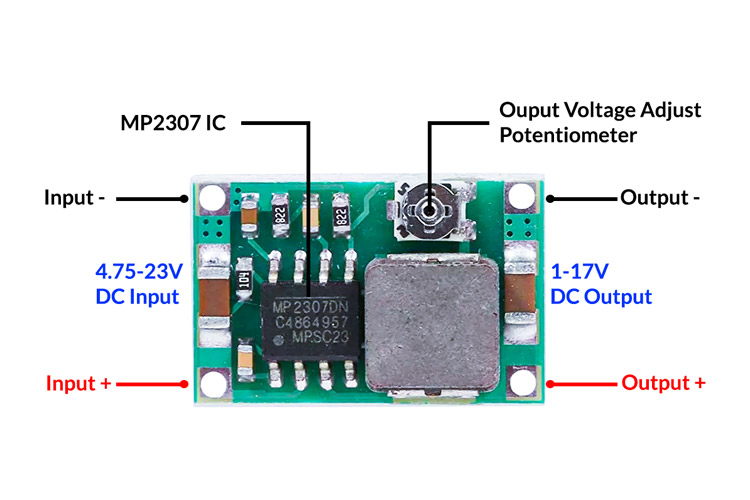

تتميز هذه الوحدة بحجمها الصغير، وتحتوي على أطراف للدخل والخرج، بالإضافة إلى مقاومة متغيرة لضبط جهد الخرج.
يوضح الجدول التالي وظيفة أطراف وحدة Mini360:
| الطرفالوصف | |
| IN + | طرف جهد الدخل الموجب |
| IN - | طرف جهد الدخل السالب |
| OUT + | طرف جهد الخرج الموجب |
| OUT - | طرف جهد الخرج السالب |
ملاحظة: يمكن استخدام المقاومة المتغيرة الموجودة على اللوحة لضبط جهد الخرج؛ حيث يؤدي تدويرها باتجاه عقارب الساعة إلى زيادة جهد الخرج، بينما يؤدي تدويرها عكس اتجاه عقارب الساعة إلى خفض جهد الخرج.

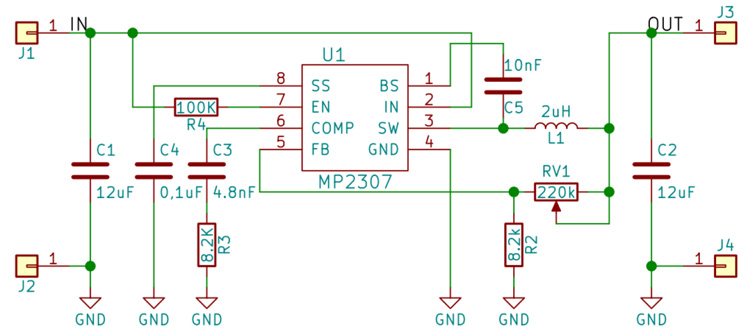

المخطط الوظيفي لوحدة Mini360 DC-DC Buck Converter
توضح الصورة التكوين الأساسي أو الدائرة الوظيفية للوحدة.
تُستخدم الدائرة المتكاملة MP2307 باعتبارها منظم التبديل الرئيسي على اللوحة.
وتتمثل وظيفة Buck Converter في خفض مستوى الجهد من قيمة أعلى إلى قيمة أقل.
يعتمد تشغيل الدائرة على حالة منظم التبديل (Switching Regulator)، الذي يقوم بالتحكم في عملية تحويل الجهد من خلال التبديل عالي التردد.
التطبيقات
يمكن استخدام وحدة Mini360 في العديد من التطبيقات، منها:
- مصادر الطاقة الموزعة (Distributed Power Supply).
- أنظمة السيارات (Automotive Systems).
- أنظمة الطاقة الصناعية (Industrial Power Systems).
- تطبيقات الروبوتات (Robotics).
- سيارات الألعاب (Toy Cars).
- الدوائر الإلكترونية والمشاريع المنزلية (DIY Circuits).

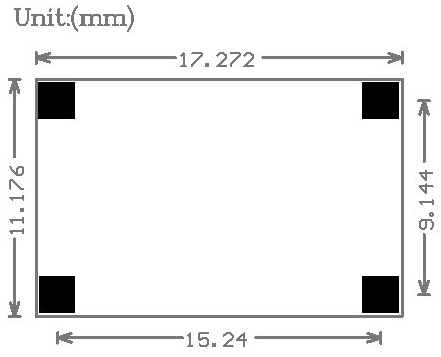

النموذج ثنائي الأبعاد والأبعاد
2D Model and Dimensions
يوضح هذا القسم النموذج ثنائي الأبعاد للوحدة وأبعادها الميكانيكية، والتي تبلغ:
