وحدة مضخم الصوت الستيريو PAM8403
تُعد PAM8403 لوحة مضخم صوت يمكن تشغيلها باستخدام مصدر طاقة بسيط بجهد 5V، ويمكنها تشغيل مكبري صوت ستيريو بقدرة 3W + 3W.
وهي خيار ممتاز لمن يبحث عن مضخم صوت ستيريو من الفئة D (Class-D) ضمن مساحة صغيرة على لوحة الدائرة.
تتيح هذه الوحدة الحصول على إعادة إنتاج صوت عالية الجودة من مصدر صوت ستيريو. كما تتميز بإمكانية توصيل مكبرات الصوت مباشرة بمخارجها.

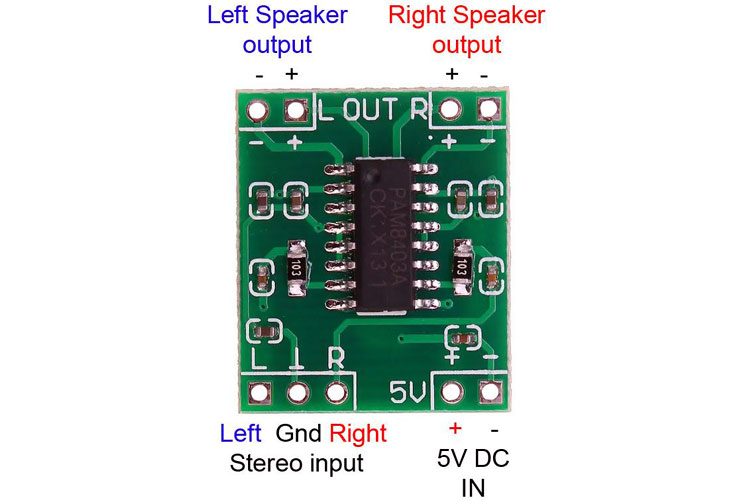

توصيف أطراف لوحة مضخم PAM8403
| اسم الطرفالوصف | |
| L | دخل القناة اليسرى للصوت من مقبس الصوت (TRS-Tip) |
| GND | طرف الأرضي لدخل الصوت من مقبس الصوت (TRS-Sleeve) |
| R | دخل القناة اليمنى للصوت من مقبس الصوت (TRS-Ring) |
| 5V (+) | دخل التغذية الموجب 5V DC — VDD |
| 5V (-) | دخل التغذية السالب 5V DC — GND |
| L (+) | الخرج الموجب للقناة اليسرى |
| L (-) | الخرج السالب للقناة اليسرى |
| R (+) | الخرج الموجب للقناة اليمنى |
| R (-) | الخرج السالب للقناة اليمنى |
مهم: مخارج PAM8403 من نوع BTL (Bridge-Tied Load)، لذلك لا ينبغي توصيل أي من أطراف L(-) أو R(-) بالأرضي. يجب توصيل مكبر الصوت بين L(+) وL(-) أو بين R(+) وR(-).
بدائل PAM8403
- PAM8406
- TDA7265
دوائر متكاملة أخرى لمضخمات الصوت
- LM386
- LM380
- LM4871
- TDA2030
- LM1875
ميزات لوحة مضخم PAM8403
- جهد التشغيل: نطاق واسع من 2.5V إلى 5.5V DC.
- مضخم ستيريو ثنائي القناة بقدرة خرج عالية:
- 3W + 3W عند 10% THD مع حمل 4Ω وجهد تغذية 5V DC.
- أقصى كسب: 24 dB.
- تصميم بدون مرشح خرج Filterless Architecture.
- تيار خمول منخفض Low Quiescent Current.
- تداخل كهرومغناطيسي منخفض Low EMI.
- درجة حرارة التشغيل: من -40 إلى +85°C.
- حماية من حدوث قصر كهربائي Short Circuit Protection.
- إيقاف حراري عند ارتفاع درجة الحرارة Thermal Shutdown.
- مستوى ضوضاء منخفض.
- كفاءة تصل إلى 90%.
- الأبعاد (الطول × العرض × الارتفاع): 2.1 × 1.8 × 0.3 سم.
لوحة مضخم PAM8403
الدائرة المتكاملة الرئيسية لمضخم القدرة هي PAM8403. وبالإضافة إلى الدائرة المتكاملة، تحتوي الوحدة على عدد قليل من المكونات الإلكترونية الأخرى مثل المكثفات والمقاومات.
لوحة PAM8403 عبارة عن مضخم صوت ثنائي القناة (Stereo)، وتوفر قدرة خرج إجمالية تصل إلى 6W، أي 3W + 3W.
وكما هو الحال في أنظمة مضخمات الصوت، تحتاج الوحدة إلى وسائل حماية من القصر الكهربائي؛ لذلك تحتوي PAM8403 على حماية مدمجة من حدوث قصر، وهي ميزة مهمة لضمان التشغيل الآمن والمستقر.
ولا تحتاج الدائرة المتكاملة PAM8403 إلى مشتت حراري (Heat Sink)، مما يجعلها خيارًا مناسبًا جدًا لمشاريع مكبرات الصوت المخصصة التي تتطلب حجمًا صغيرًا.
يمكنها تشغيل مكبرات صوت بمقاومة:
- 4Ω
- 8Ω
ويُوصى باستخدام مكبر صوت مناسب بقدرة لا تتجاوز 3W لكل قناة عند استخدام الوحدة وفق مواصفات الخرج المذكورة.
مداخل ومخارج الصوت
نظرًا لأن هذه الوحدة عبارة عن مضخم صوت ستيريو، فإن قسم الدخل يحتوي على قناتين:
- L — القناة اليسرى
- R — القناة اليمنى
مع وجود أرضي مشترك (GND) بينهما.
يمكن توصيل أي مصدر صوت مناسب يحتاج إلى التضخيم، وستقوم الوحدة بإخراج قدرة صوتية تصل إلى:
3W + 3W
كسب المضخم وتشوه الإشارة
توفر وحدة PAM8403 كسبًا أقصى يصل إلى 24 dB مع نسبة تشوه توافقي كلي THD تبلغ 10% عند:
- جهد دخل: 5V DC
- مقاومة الحمل: 4Ω
ولا تحتاج الوحدة إلى مشتت حراري، مما يساعد أيضًا على توفير مساحة إضافية على لوحة الدائرة.
وبالإضافة إلى ذلك، توفر الدائرة حماية حرارية، وهي ميزة مهمة في وحدة مضخم صغيرة بهذا الحجم والقدرة.
مخطط توصيل لوحة مضخم PAM8403

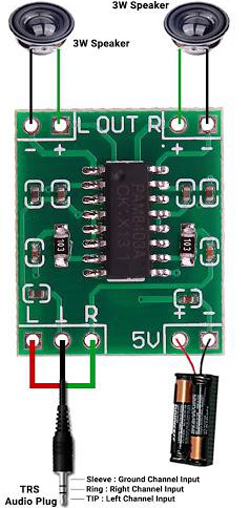

يوضح المخطط التالي طريقة توصيل مكبري صوت بقدرة 3W مع لوحة مضخم PAM8403.
يمكن تشغيل لوحة PAM8403 باستخدام جهد يتراوح بين:
2.5V إلى 5V DC
ولكن يُنصح باستخدام مصدر 5V DC للحصول على أعلى أداء وقدرة خرج ممكنة.
تطبيقات لوحة مضخم PAM8403
يمكن استخدام PAM8403 في العديد من التطبيقات، منها:
- تشغيل مكبرات الصوت في شاشات LCD وأجهزة عرض التلفزيون.
- مضخم خرج السماعات في أجهزة الكمبيوتر المحمولة (Notebook Computers).
- مكبرات الصوت المحمولة.
- مشغلات DVD المحمولة.
- أجهزة الألعاب.
- مشاريع الصوت المختلفة التي تتطلب حجمًا صغيرًا ومصدر تغذية 5V.
النموذج ثنائي الأبعاد (2D Model)

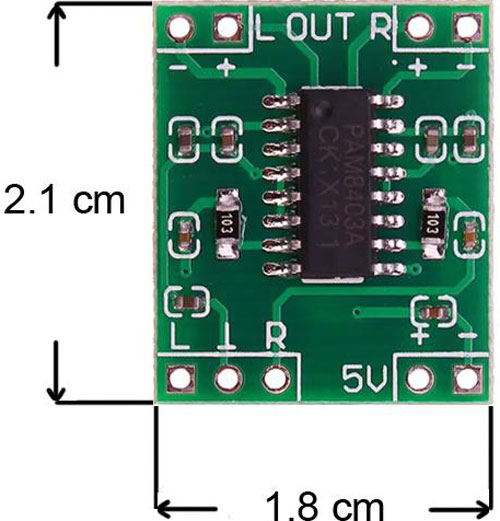

يوضح النموذج ثنائي الأبعاد الأبعاد الميكانيكية الخاصة بلوحة مضخم PAM8403.
