وحدة التحكم PWM بنمط التيار UC3842
UC3842 عبارة عن وحدة تحكم PWM ثابتة التردد تعمل بنمط التحكم بالتيار (Current-Mode PWM Controller). تم تصميم هذه الدائرة المتكاملة خصيصًا لتطبيقات Off-Line ومحولات DC-DC، مع الحاجة إلى عدد قليل من المكونات الخارجية.
ملاحظة: تتوفر دائرة UC3842 أيضًا في حزم تحتوي على 14 و16 و20 طرفًا. يركز هذا المقال فقط على الإصدار ذي 8 أطراف.

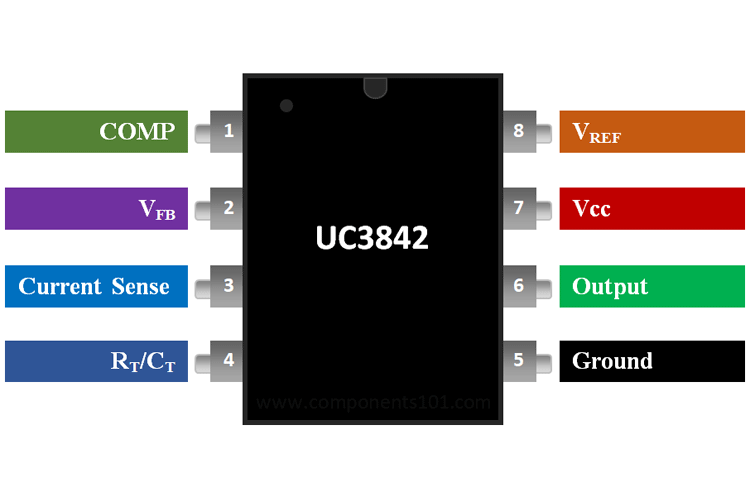

توزيع أطراف UC3842
| رقم الطرفاسم الطرفالوصف | ||
| 1 | COMP (Comparator) | طرف خرج يُستخدم في دائرة التحكم والتعويض، ويرتبط عادةً مع دائرة التغذية الراجعة للجهد من خلال مقاومة ومكثف. |
| 2 | VFB (Voltage Feedback) | دخل إلى مضخم الخطأ الداخلي في الدائرة المتكاملة، ويتم من خلاله استقبال إشارة التغذية الراجعة للجهد. |
| 3 | Current Sense | يُستخدم لاستشعار التيار. يتم استخدام مقاومة شنت (Shunt Resistor) لمراقبة التيار في الدائرة، ويتم تطبيق الجهد الناتج عليها على هذا الطرف. |
| 4 | RT/CT (Timing Resistor / Timing Capacitor) | يوجد داخل الدائرة مذبذب (Oscillator) يمكن ضبط تردده باستخدام مقاومة ومكثف خارجيين متصلين بهذا الطرف. |
| 5 | Ground (GND) | يتم توصيله بأرضي الدائرة. |
| 6 | Output | يخرج من هذا الطرف إشارة PWM بناءً على إشارات التغذية الراجعة، ويمكن استخدامها للتحكم في عنصر القدرة مثل MOSFET. |
| 7 | VCC | جهد تغذية الدائرة المتكاملة. |
| 8 | VREF | جهد مرجعي يُستخدم داخل الدائرة لتوليد والتحكم في إشارة PWM. |
مواصفات IC UC3842
- وحدة تحكم PWM تعمل بنمط التحكم بالتيار (Current-Mode PWM Controller).
- جهد التشغيل: 12V إلى 28V حسب المواصفات المذكورة في النص.
- تيار خرج الطرف Output: 200 mA.
- تردد التبديل: 500 kHz حسب النص.
- أقصى Duty Cycle: 100%.
- تيار التشغيل: 25 mA.
- محسّن لتطبيقات Off-Line ومحولات DC-DC.
- خرج Totem-Pole عالي التيار لقيادة MOSFET.
ملاحظة: يمكن العثور على التفاصيل الفنية الكاملة في ورقة البيانات (Datasheet) الخاصة بـ UC3842.
البديل المكافئ لـ UC3842
UC3843
دوائر PWM البديلة
- UC2842
- UC3844
- SG2524
أين يتم استخدام UC3842؟
إن UC3842 عبارة عن وحدة تحكم PWM تعمل بنمط التحكم بالتيار (Current-Mode PWM Controller)، وهذا يعني أنه يمكن استخدامها للتحكم في التيار من خلال تغيير جهد الخرج المطبق على الحمل.
تحتوي هذه الدائرة المتكاملة على:
- مذبذب دقيق يتم ضبطه داخليًا.
- مرجع جهد معوض حراريًا.
- مضخم خطأ عالي الكسب.
- مقارن لاستشعار التيار.
- خرج Totem-Pole عالي التيار لقيادة MOSFET.
يمكن استخدام UC3842 لتنظيم أو تحديد التيار في تطبيقات مثل:
- مزودات الطاقة ذات التبديل SMPS.
- مزودات الطاقة المنظمة RPS.
- محولات DC-DC.
- منظمات جهد الخط.
- وغيرها من تطبيقات إلكترونيات القدرة.
لذلك، إذا كنت تبحث عن دائرة متكاملة تقوم بتوليد PWM للتحكم في عنصر قدرة بناءً على التيار المار في الدائرة، فإن UC3842 يمكن أن تكون مناسبة لهذا الغرض.
كيفية استخدام UC3842
يعتبر استخدام UC3842 في الدائرة بسيطًا نسبيًا، حيث تحتاج إلى عدد قليل من المكونات الخارجية.

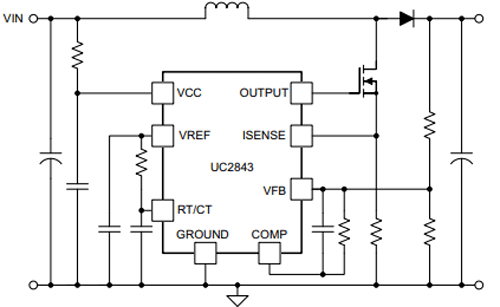

في دائرة تطبيق نموذجية من ورقة بيانات UC3842:
يتم توصيل جهد الدخل إلى طرف VCC، ويتم توصيل طرف Output بدائرة قيادة بوابة عنصر القدرة (Gate Driver) أو مباشرة ببوابة MOSFET في التطبيقات المناسبة.
يعمل طرف VFB (Voltage Feedback) كدخل للتغذية الراجعة، ومن خلاله يتم التحكم في إشارة PWM.
يتم استخدام مقاومة Shunt لمراقبة تغير التيار في الدائرة، ثم يتم إرسال الجهد الناتج عبرها إلى طرف Current Sense.
ويتم استخدام VREF لتوفير تيار شحن لمكثف التوقيت الخاص بالمذبذب من خلال مقاومة التوقيت.
ومن المهم، للحفاظ على استقرار الجهد المرجعي VREF، توصيل مكثف سيراميكي بين VREF والأرضي، على أن يكون المكثف قريبًا قدر الإمكان من الطرف.
تطبيقات IC UC3842
- دوائر SMPS.
- دوائر محولات DC-DC.
- مزودات الطاقة الإلكترونية.
- دوائر شحن/تفريغ البطاريات.
- دوائر تشغيل الأحمال.
- تطبيقات إلكترونيات القدرة المختلفة.

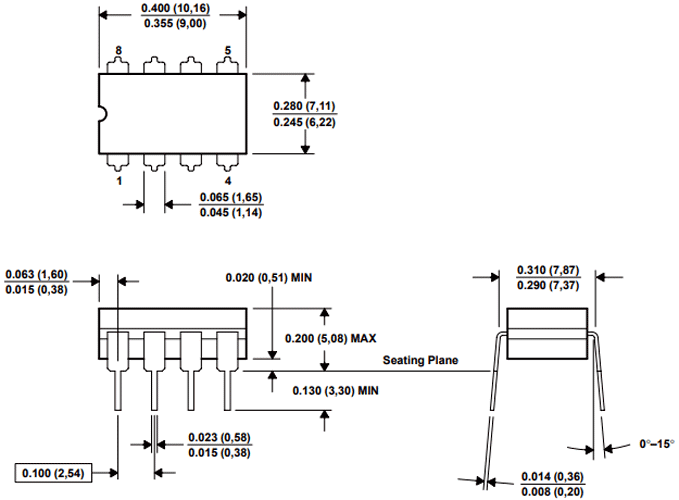

النموذج ثنائي الأبعاد لـ UC3842
يتم توضيح أبعاد IC UC3842 في حزمة GDIP ذات 8 أطراف.
إذا كنت تستخدم إصدارًا آخر من الحزمة، فيجب الرجوع إلى Datasheet الخاصة بـ UC3842 لمعرفة الأبعاد الدقيقة الخاصة بذلك الإصدار.
