وحدة الاتصال GSM SIM800L
تُعد SIM800L وحدة اتصالات GSM من شركة SIMCom، وتتيح إضافة وظائف الاتصال عبر شبكة الهاتف المحمول إلى أي متحكم دقيق (Microcontroller).
يمكن للوحدة الاتصال بشبكات الهاتف المحمول لتنفيذ العديد من الوظائف، مثل:
- استقبال المكالمات الهاتفية.
- إرسال واستقبال الرسائل النصية SMS.
- الاتصال بالإنترنت باستخدام GPRS.
- دعم اتصالات TCP/IP.
ومن مميزات الوحدة أيضًا أنها تعمل باستخدام ترددات شبكات الهاتف المحمول الشائعة، مما يسمح باستخدامها في العديد من الدول، بشرط توفر شبكة متوافقة مع تقنيات وترددات GSM/GPRS التي تدعمها الوحدة.

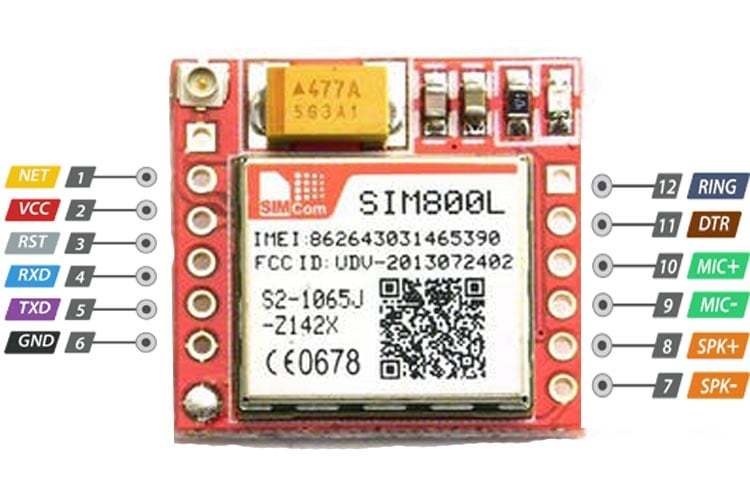

توزيع أطراف وحدة SIM800L
| رقم الطرفاسم الطرفالوصف | ||
| 1 | NET | طرف توصيل الهوائي الخارجي |
| 2 | VCC | طرف مصدر التغذية، جهد الدخل من 3.4V إلى 4.4V |
| 3 | RST | طرف إعادة الضبط؛ يتم سحبه إلى المستوى المنخفض لمدة 100ms لإجراء إعادة ضبط كاملة |
| 4 | RXD | مدخل البيانات التسلسلية |
| 5 | TXD | مخرج البيانات التسلسلية |
| 6 | GND | الطرف الأرضي للوحدة |
| 7، 8 | SPK | خرج تفاضلي لتوصيل مكبر الصوت |
| 9، 10 | MIC | دخل تفاضلي لتوصيل الميكروفون |
| 11 | DTR | طرف Data Terminal Ready؛ يمكن استخدامه للتحكم في وضع السكون |
| 12 | RING | خرج للمقاطعة Interrupt، ويكون فعالًا عند المستوى المنخفض Active Low |
الميزات والمواصفات
- منفذ اتصال تسلسلي كامل للمودم (Full Modem Serial Port).
- مدخلات للميكروفون ومخرج لمكبر الصوت.
- واجهة لتوصيل بطاقة SIM.
- دعم وظائف FM وPWM.
- وضع سكون (Sleep Mode) باستهلاك تيار منخفض يصل إلى حوالي 0.7mA.
البديل المكافئ لـ SIM800L
- SIM808
وحدات GSM أخرى
- SIM900
- SIM908
التطبيقات
يمكن استخدام وحدة SIM800L في العديد من التطبيقات، منها:
- أنظمة المنازل الذكية والأتمتة المنزلية (Home Automation).
- أنظمة الطوارئ (Emergency Systems).
- أنظمة الاستشعار والمراقبة عن بُعد (Remote Sensing).
- أنظمة الاتصالات (Communication Systems).
