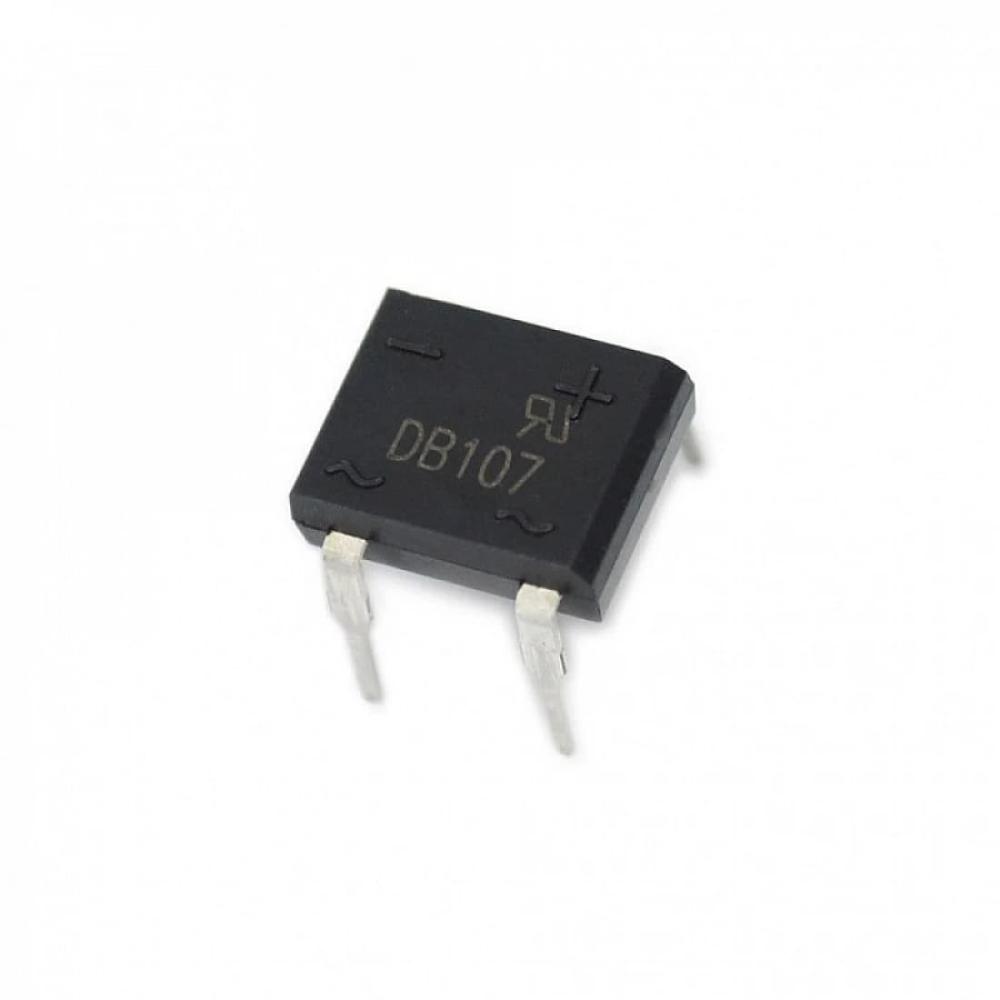

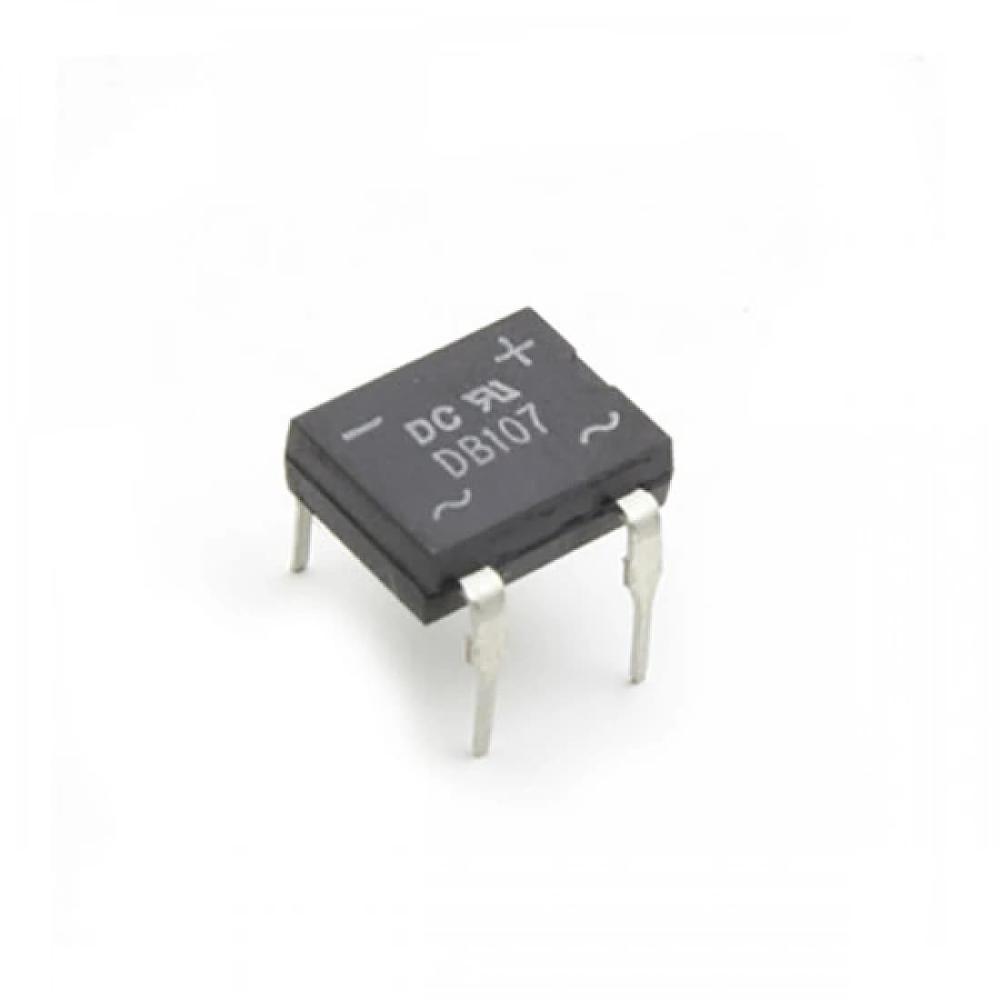

⚡قنطرة DB107 – لتحويل تيار AC إلى DC بفعالية عالية ⚡

مقوم القنطرة DB107 هو وحدة تقويم مدمجة تستخدم لتحويل التيار المتردد AC إلى تيار مستمر DC بطريقة مستقرة وآمنة.

يُستخدم في مجموعة واسعة من الدوائر مثل مزودات الطاقة، شواحن الدوائر، اللوحات الإلكترونية، ومحركات DC.

يُعتبر خيارًا ممتازًا للمشاريع الكهربائية والإلكترونية التي تتطلب دقة وثباتًا في عملية التقويم.

✅ المواصفات التقنية:

• الموديل: DB107
• نوع المقوم: Bridge Rectifier – Full Wave
• جهد الإدخال (AC Input Voltage): حتى 1000V Peak
• تيار الخرج (DC Output Current): 1A
• الجهد الأقصى العكسي (Reverse Voltage): 1000V
• Forward Voltage Drop: ≈1.1V
• عدد الدايودات الداخلية: 4 دايودات (Full Bridge)
• درجة الحرارة التشغيلية: -55°C إلى +150°C
• الحزمة: SIP-4 / Rectangular Block
• الأبعاد: ≈ 10 × 7 × 6 مم
• الوزن: ≈ 2 جرام
• الأطراف (Pinout):
• 1️⃣ AC ~ (المدخل الأول)
• 2️⃣ AC ~ (المدخل الثاني)
• 3️⃣ + (خرج DC موجب)
• 4️⃣ - (خرج DC سالب)
