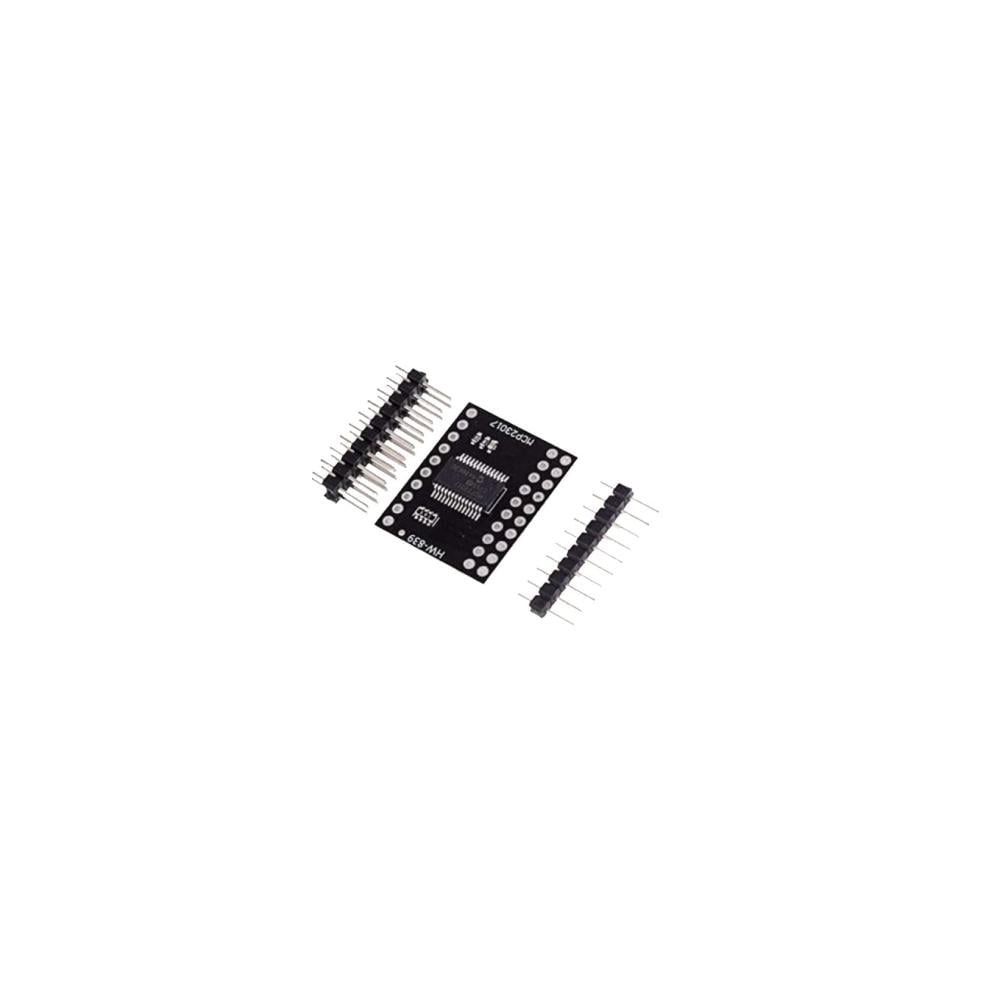

🔌 وحدة توسيع المداخل/المخارج MCP23017 – 16 منفذ I/O عبر I2C 🔌
هذه الوحدة تتيح لك إضافة 16 مدخل/مخرج رقمي إضافي لأي متحكم دقيق (مثل Arduino أو ESP32) باستخدام واجهة I2C فقط، مما يجعلها مثالية للمشاريع التي تتطلب عددًا كبيرًا من الدبابيس دون الحاجة لتغيير اللوحة الأساسية.
✅ المواصفات التقنية:
- الشريحة: MCP23017 من شركة Microchip
- عدد المداخل/المخارج الرقمية: 16 منفذ GPIO
- واجهة الاتصال: I2C
- الجهد التشغيلي: 1.8V إلى 5.5V
- تيار الخرج: حتى 25mA لكل دبوس
- أوضاع الدبابيس: مدخل، مخرج، مع مقاومة سحب داخلي (Pull-up)
- سرعة I2C: تدعم حتى 1.7MHz
- منافذ: GP0 إلى GP15
- دعم المقاطعات (Interrupts): متوفر عبر دبابيس INT
🔹 المميزات:
✔ يضيف 16 منفذ إدخال/إخراج باستخدام منفذين فقط من المتحكم
✔ مثالي عند استخدام متحكمات بعدد محدود من الـ GPIO
✔ قابل للتسلسل حتى 8 وحدات (128 منفذ عبر I2C واحد)
✔ إعداد سهل عبر مكتبات Arduino وESP
✔ تصميم صغير وسهل التثبيت على لوحة التجارب
📌 الاستخدامات الشائعة:
- تشغيل عدد كبير من الأزرار أو المصابيح
- التحكم بمحركات أو ريليه متعددة
- بناء لوحات مفاتيح رقمية أو لوحات تحكم
- تطبيقات الحساسات متعددة القنوات
- مشاريع الأتمتة أو الألعاب الإلكترونية
🔹 الوزن التقريبي للمنتج: 7 جرامات
