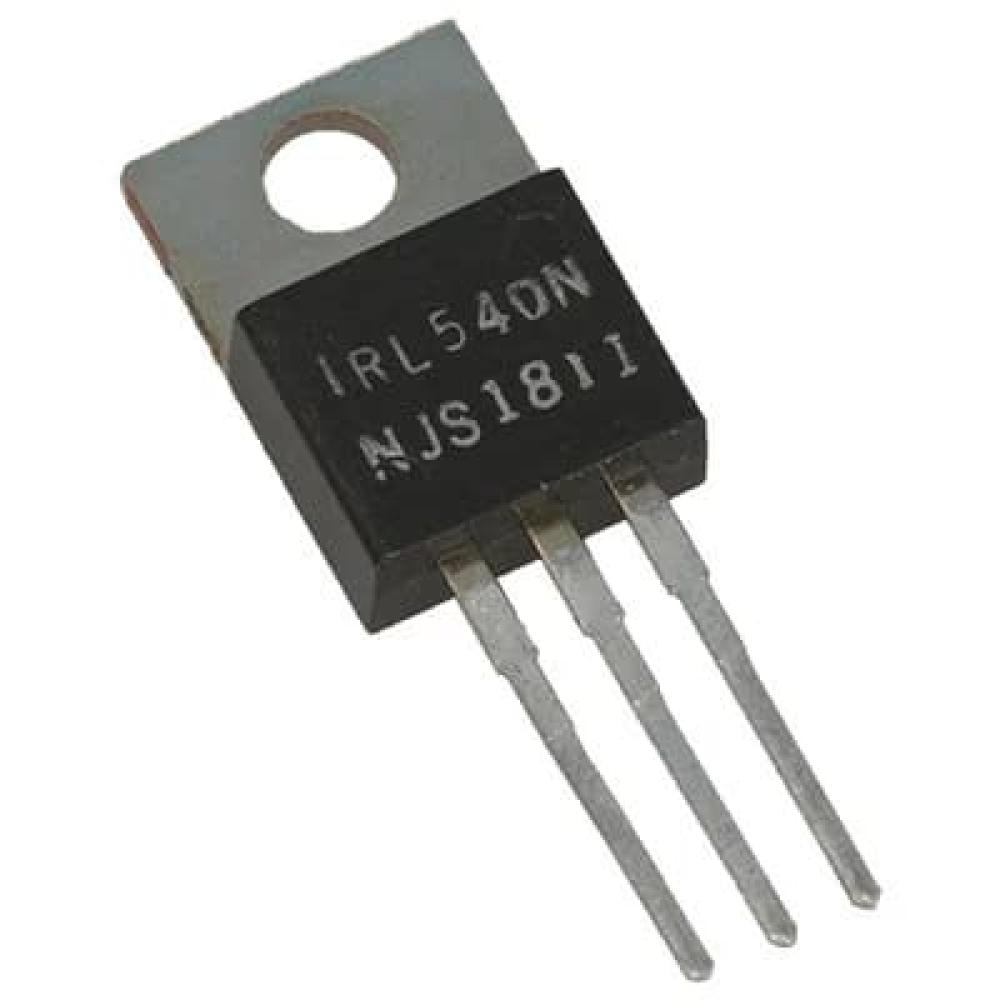

🔌 ترانزستور IRL540N MOSFET قناة-N بقدرة عالية وتحكم منطقي
يُعد IRL540N ترانزستور MOSFET من نوع N-Channel Logic Level، مصمم للعمل بكفاءة مع جهد بوابة منخفض، مما يجعله مثاليًا للاستخدام المباشر مع Arduino، ESP32، Raspberry Pi وغيرها من المتحكمات الدقيقة دون الحاجة إلى دائرة قيادة إضافية.
يتميز بقدرة عالية على تمرير التيار مع مقاومة تشغيل منخفضة RDS(on)، مما يقلل من الفقد الحراري ويجعله مناسبًا لتطبيقات التحكم في الأحمال، المحركات، الريليه، والإضاءة عالية القدرة.
✅ المواصفات التقنية:
- النوع: N-Channel MOSFET (Logic Level)
- الموديل: IRL540N
- جهد المصرف–المصدر (VDS): 100V
- تيار المصرف المستمر (ID): 36A
- جهد البوابة (VGS): ±16V
- جهد التشغيل المنطقي: يبدأ من 4–5V
- مقاومة التشغيل RDS(on): ≈ 0.077Ω @ VGS = 10V
- القدرة المبددة: 110W
- نوع التغليف: TO-220
- درجة حرارة التشغيل: -55°C إلى +175°C
- وزن المنتج: ≈ 3 جرام
🧩 توزيع الأرجل (Pinout) – عند النظر من الأمام:
1️⃣ Gate (G) – بوابة التحكم
2️⃣ Drain (D) – المصرف
3️⃣ Source (S) – المصدر
🔩 التبويب المعدني: متصل بالمصرف (Drain)
🔹 المميزات:
✔ يعمل مباشرة مع إشارات 5V من المتحكمات الدقيقة.
✔ تيار عالٍ مناسب للأحمال الثقيلة.
✔ مقاومة تشغيل منخفضة تقلل الحرارة.
✔ سرعة تبديل عالية مناسبة لتطبيقات PWM.
✔ مثالي للتحكم في الأحمال DC.
✔ شائع وسهل الدمج في المشاريع التعليمية والعملية.
📌 الاستخدامات الشائعة:
- التحكم في المحركات DC.
- تشغيل الريليه والمضخات.
- التحكم في شرائط LED عالية القدرة.
- دوائر PWM للتحكم بالسرعة أو الإضاءة.
- مشاريع Arduino و ESP32 و Raspberry Pi.
- مزودات الطاقة وأنظمة القدرة.
