🔧 منظم الجهد L7905 – خرج ثابت سالب -5 فولت لتغذية الدوائر التناظرية بدقة
يُعد L7905 من منظمات الجهد الخطية السالبة التابعة لعائلة 79xx، ويُستخدم للحصول على جهد ثابت -5V DC من مصدر جهد سالب أقل.
يُستخدم على نطاق واسع في الدوائر التناظرية، مكبرات العمليات (Op-Amps)، الدوائر الصوتية، وأنظمة الإشارة التي تتطلب تغذية مزدوجة (+V / -V) مستقرة.

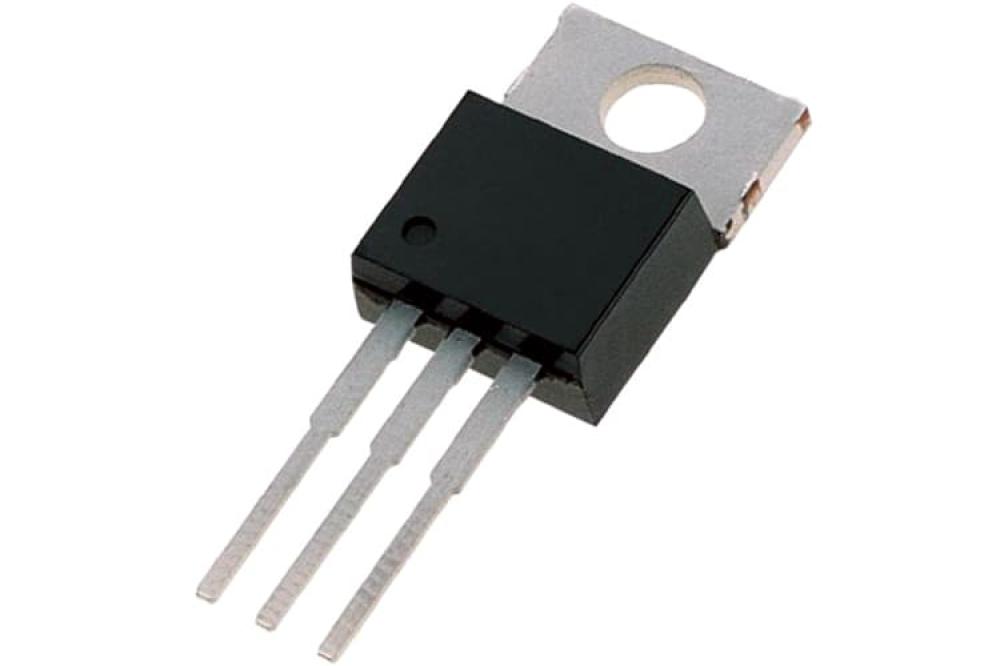

يوفر المنظم ثباتًا عاليًا مع ضوضاء منخفضة وحمايات مدمجة ضد القصر وارتفاع الحرارة، ويأتي في حزمة TO-220 القياسية مع إمكانية إضافة مشتت حراري للأحمال الأعلى.
✅ المواصفات التقنية:
- النوع: Linear Negative Voltage Regulator
- الموديل: L7905 / 7905
- الجهد الخارج: -5V ثابت
- تيار الخرج الأقصى: 1A
- جهد الإدخال الموصى به: -7V إلى -30V DC
- الحد الأقصى لجهد الإدخال: -35V
- دقة الجهد: ±4%
- التموج والضوضاء: منخفضة
- الحماية:
- حماية حرارية (Thermal Shutdown)
- حماية من الحمل الزائد (Overcurrent Protection)
- حماية ضد القصر (Short Circuit Protection)
- نوع التغليف: TO-220
- درجة حرارة التشغيل: 0°C إلى 125°C
- وزن المنتج: ≈ 2.5 جرام

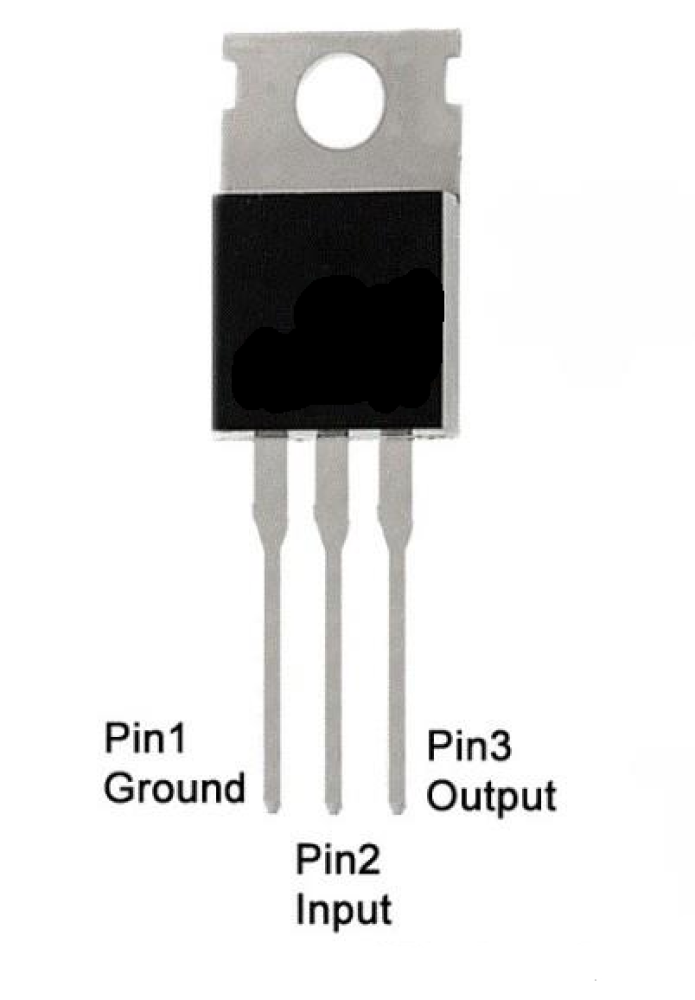

🧩 توزيع الأرجل (Pinout) – عند النظر من الأمام:
1️⃣ Ground (GND)
2️⃣ Input (دخل الجهد السالب)
3️⃣ Output (-5V)
🔹 المميزات:
✔ خرج ثابت سالب -5 فولت.
✔ مثالي لتغذية الدوائر التناظرية الحساسة.
✔ ضوضاء منخفضة لتطبيقات الصوت ومعالجة الإشارة.
✔ حماية مدمجة من الحرارة والقصر.
✔ سهل الدمج مع منظمات 78xx لإنشاء تغذية مزدوجة ±V.
📌 الاستخدامات الشائعة:
- مكبرات العمليات Operational Amplifiers.
- الدوائر الصوتية الاحترافية.
- أنظمة التغذية المزدوجة (+5V / -5V).
- دوائر معالجة الإشارات التناظرية.
- مزودات الطاقة الخطية.
- مشاريع الإلكترونيات التعليمية والتطبيقية.
