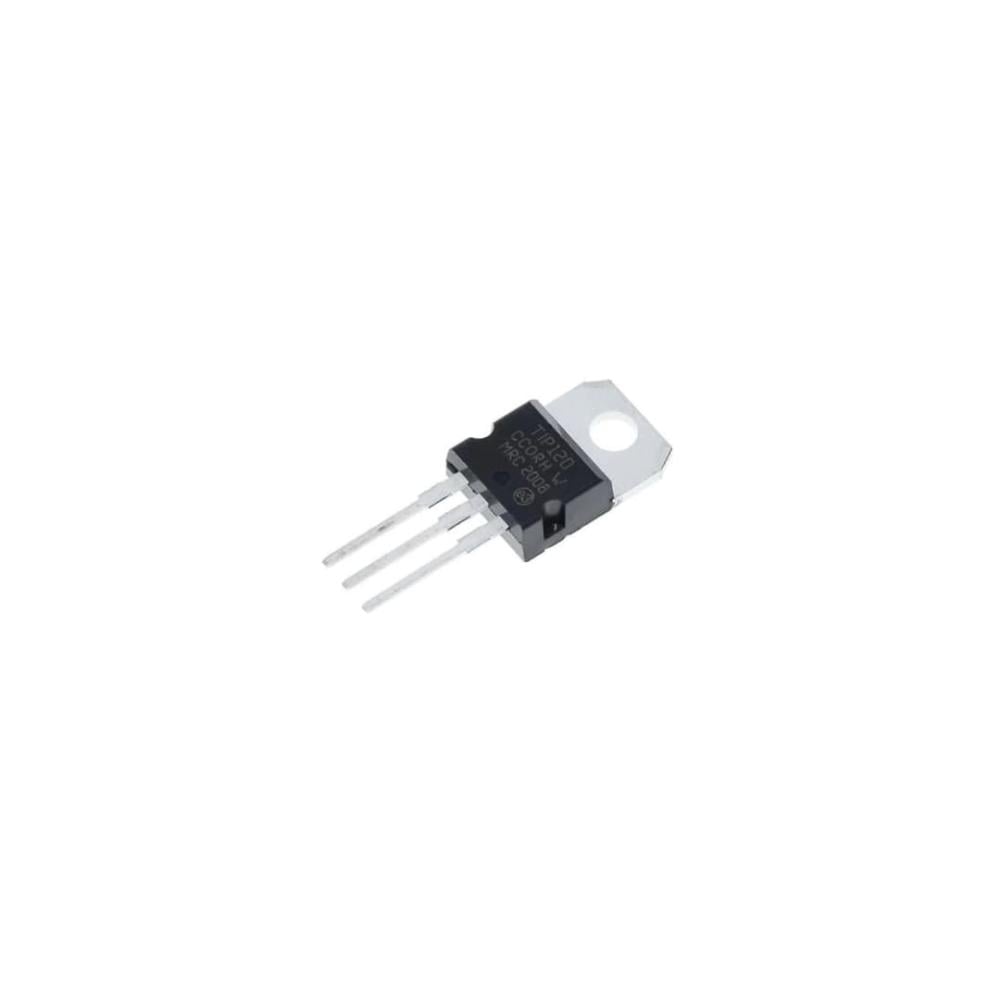

⚡ ترانزستور NPN دارلينجتون عالي القدرة – TIP120 – لتشغيل المحركات والأحمال العالية في مشاريع الإلكترونيات ⚡
الترانزستور TIP120 هو ترانزستور NPN من نوع دارلينجتون (Darlington NPN Transistor) مصمم لتحمل تيارات عالية تصل إلى 5 أمبير وجهد حتى 60 فولت، مما يجعله مثاليًا للتحكم في المحركات، المصابيح، المرحلات (Relays)، والأنظمة التي تتطلب قدرة عالية.
يُستخدم بشكل واسع مع Arduino، Raspberry Pi، وESP32 للتحكم في الأجهزة ذات الجهد العالي بواسطة إشارات رقمية منخفضة الجهد.
✅ المواصفات التقنية:
- النوع: NPN Darlington Power Transistor
- الموديل: TIP120
- الحزمة: TO-220
- الجهد الأقصى بين المجمع والباعث (Collector-Emitter Voltage): 60V
- التيار الأقصى للمجمع (Collector Current): 5A
- تبديد الطاقة الأقصى (Power Dissipation): 65W
- جهد القاعدة إلى الباعث (Base-Emitter Voltage): ≈2V
- كسب التيار (DC Current Gain – hFE): ≥1000
- التوصيلات (من اليسار إلى اليمين عند النظر إلى الوجه المسطح):
- 1️⃣ القاعدة (Base)
- 2️⃣ المجمع (Collector)
- 3️⃣ الباعث (Emitter)
- درجة الحرارة التشغيلية: من -65°C إلى +150°C
- الوزن: ≈5 جرام
🔹 المميزات:
✔ ترانزستور دارلينجتون NPN يوفر تضخيم تيار عالي جدًا.
✔ يتحمل تيارًا عاليًا يصل إلى 5A وجهد حتى 60V.
✔ مثالي لتشغيل المحركات، المصابيح، والمراوح في مشاريع التحكم.
✔ متوافق مع Arduino وESP32 وRaspberry Pi.
✔ حزمة TO-220 تتيح تبديد حرارة ممتاز وإمكانية تثبيت مبرد حراري (Heatsink).
📌 الاستخدامات الشائعة:
- تشغيل محركات DC ومراوح.
- التحكم في مصابيح أو إضاءة LED عالية الجهد.
- قيادة المرحلات (Relays) والمغانط الكهربائية (Solenoids).
- دوائر التبديل والتحكم بالطاقة.
- المشاريع التعليمية والروبوتات.
ورقة المواصفات الفنية : الداتاشيت
