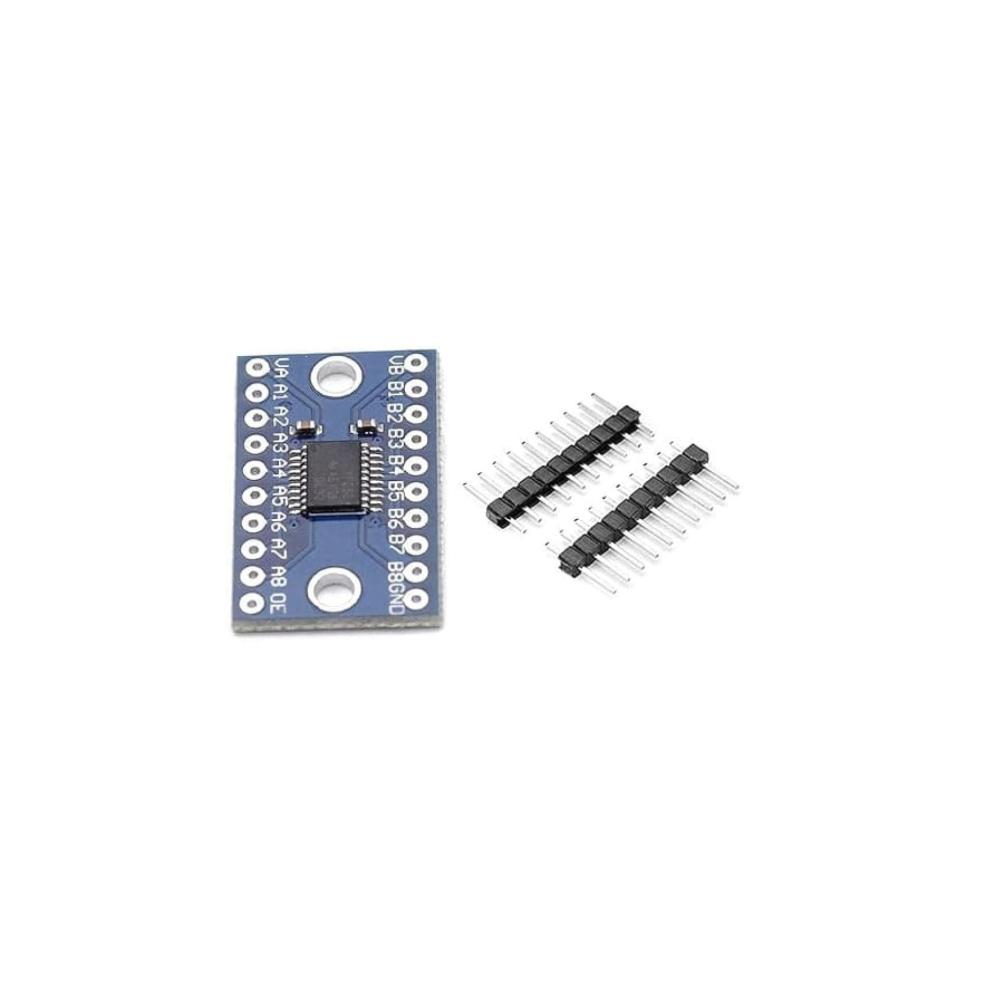

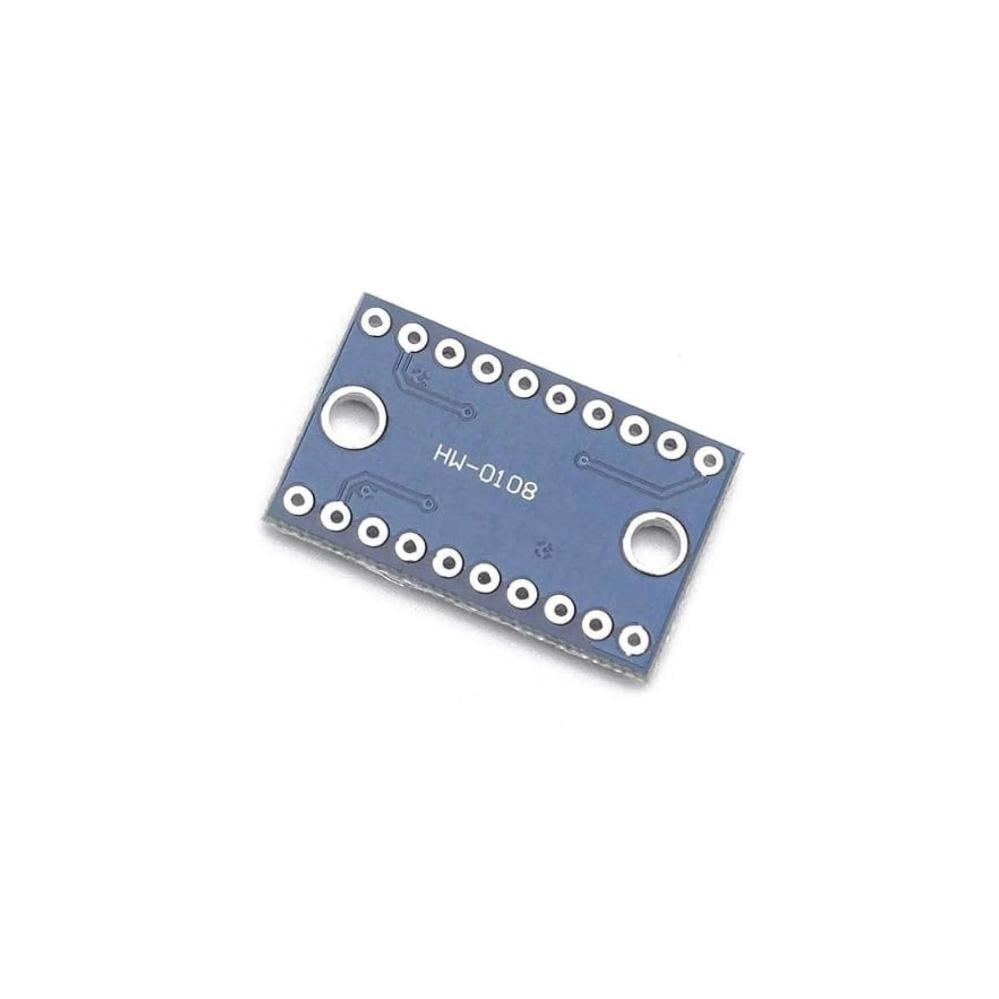

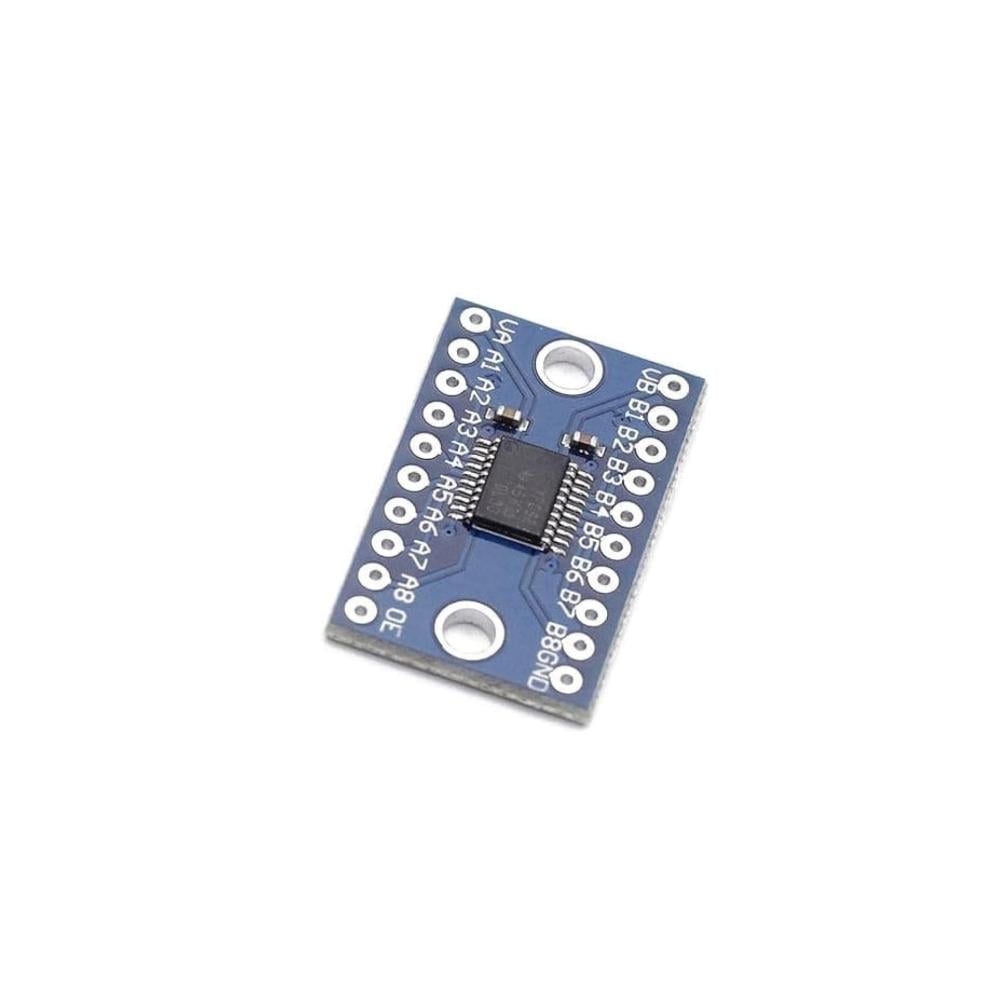

🔄 محول مستويات منطقية TXS0108E – ثمان قنوات ثنائية الاتجاه لتحويل الجهد بين 1.8V و5V بسرعة عالية 🔄
وحدة TXS0108E هي محول إشارات منطقية ثنائي الاتجاه (Bidirectional) يتيح التواصل بين الدوائر الإلكترونية التي تعمل بجهود مختلفة مثل 3.3V ↔ 5V أو 1.8V ↔ 3.3V.
يُستخدم بشكل واسع في مشاريع Arduino، Raspberry Pi، ESP8266، ESP32، STM32 وغيرها لربط الحساسات أو الشاشات أو وحدات الاتصال دون تلف للمكونات الحساسة.
يتميز بشريحة TXS0108E من شركة Texas Instruments التي توفر سرعة تحويل عالية وموثوقية ممتازة في الاتصال بين الأنظمة الرقمية.
✅ المواصفات التقنية:
- الموديل: TXS0108E Logic Level Converter
- عدد القنوات: 8 قنوات ثنائية الاتجاه (Full Duplex)
- جهد التشغيل: من 1.8V إلى 5V
- نطاق التحويل:
- من 1.8V إلى 3.3V
- من 3.3V إلى 5V
- من 2.5V إلى 5V
- السرعة القصوى: 100Mbps.
- نوع التحويل: تلقائي الاتجاه (Auto-Direction Sensing)
- مداخل الطاقة:
- VCCA: لتغذية الجهة منخفضة الجهد
- VCCB: لتغذية الجهة عالية الجهد
- استهلاك الطاقة: منخفض جدًا (<10µA في وضع الخمول)
- درجة الحرارة التشغيلية: -40°C إلى +85°C
- الأبعاد: 28 × 16 × 3 مم
- الوزن: 5 جرام
🔹 المميزات:
✔ يدعم تحويل منطقي ثنائي الاتجاه دون الحاجة إلى إشارات تحكم إضافية.
✔ متوافق مع جميع الأنظمة المنطقية الشائعة مثل Arduino، Raspberry Pi، STM32، ESP32.
✔ سرعة نقل عالية تصل إلى 100Mbps للاتصالات الرقمية السريعة.
✔ تصميم مدمج وسهل الدمج في اللوحات التجريبية والمشاريع التعليمية.
✔ حماية مدمجة من الجهد الزائد والتيار العكسي.
📌 الاستخدامات الشائعة:
- التوصيل بين وحدات 3.3V و5V مثل Arduino وESP8266.
- مشاريع I2C وSPI وUART متعددة الجهود.
- اتصال الحساسات منخفضة الجهد مع المتحكمات عالية الجهد.
- أنظمة الاتصالات الرقمية واللوحات الذكية.
- التطبيقات الصناعية والتعليمية التي تتطلب توافق جهد متبادل.
